หลังคาย่ำโค้ง

Crimp Curved Roof

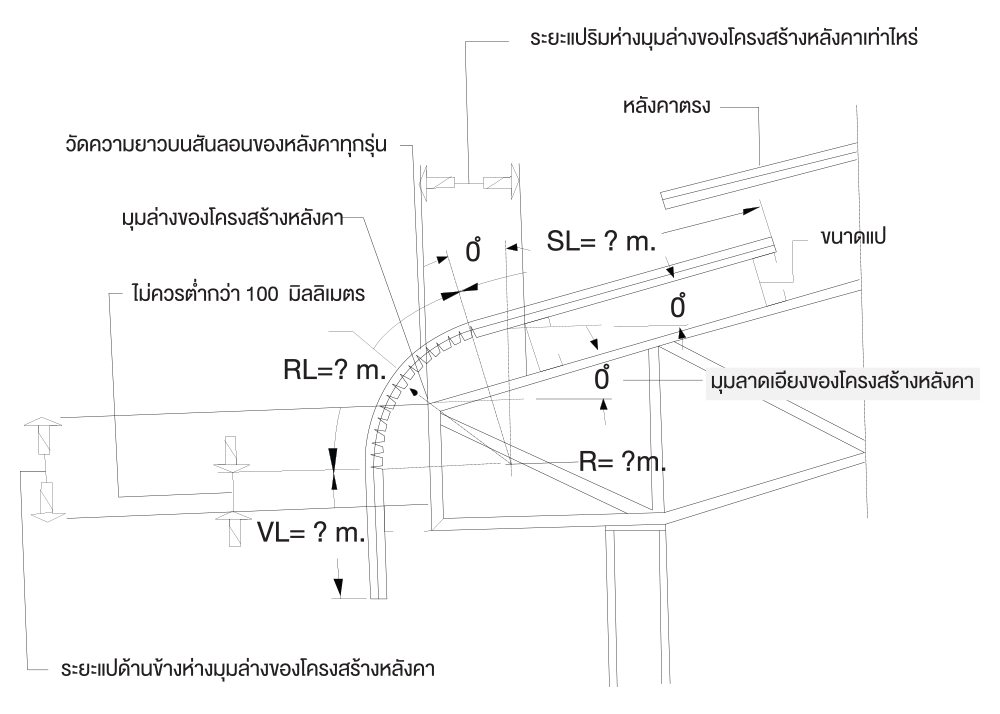

สิ่งสำคัญในการออกแบบหลังคาโค้งชายคา

• มุมลาดเอียงของโครงสร้างหลังคา

• ขนาดแป

• ระยะแปริมห่างมุมล่างของโครงสร้างหลังคาเท่าไหร่

• ระยะแปด้านข้างห่างมุมล่างของโครงสร้างหลังคาเท่าไหร่

• การกำหนดค่ารัศมีโค้งที่ดี เมื่อทำรัศมีโค้งแล้วต้องมีระยะ ห่างแปริมมุมล่างกับแปด้านข้างมุมล่างของโครงสร้าง หลังคาไม่ต่ำกว่า 100 มิลลิเมตร

• การวัดความยาวแผ่นโค้งให้วัดความยาวบนสันลอน ของหลังคาทุกรุ่น

• การออกแบบโครงสร้างของหลังคาโค้ง ขึ้นอยู่กับค่าดัด รัศมีโค้งต่ำสุดของหลังคาในแต่ละรุ่น (Minimum Radial)

หลังคาดัดโค้ง ( Crimp Curved )

Type

Minimum

Radial

TD 750 B.

300

mm.

PG 760 SB.

250

mm.

W 750 B.

300

mm.

KL 700 BL.

500

mm.

V 750 BL.

500

mm.

V 650 BL.

1000

mm.

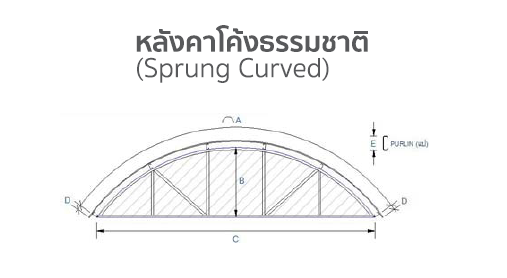

หลังคาโค้งธรรมชาติ ( Sprung Curved )

Type

Minimum

Radial

TD 750 B.

40

mm.

PG 760 SB.

40

mm.

W 750 B.

50

mm.

KL 700 BL.

50

mm.

V 750 BL.

150

mm.

V 650 BL.

400

mm.
